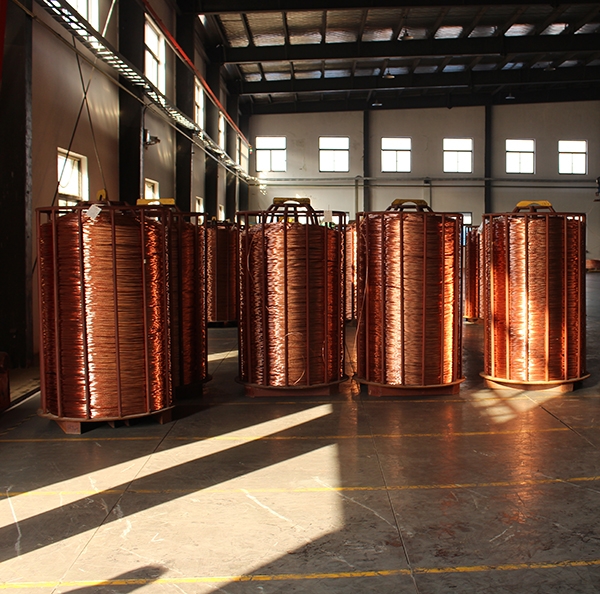

由于生產(chǎn)銅桿的工藝不同,所生產(chǎn)的銅桿中的含氧量及外觀就不同。上引生產(chǎn)的銅桿,工藝得當(dāng)氧含量在10ppm以下,叫無氧銅桿;連鑄連鑄生產(chǎn)的銅桿是在保護(hù)條件下的熱軋,氧含量在200-500ppm范圍內(nèi),但有時(shí)也高達(dá)700ppm以上,一般情況下,此種方法生產(chǎn)的銅外表光亮,有時(shí)也叫光桿。
無氧銅桿也分進(jìn)口設(shè)備做的和國產(chǎn)設(shè)備做的,但銅桿產(chǎn)品出來后區(qū)別不是很大,只要銅板選的好,生產(chǎn)控制比較穩(wěn)定,國產(chǎn)設(shè)備也能產(chǎn)出可拉伸0.05的銅桿.進(jìn)口設(shè)備一般是芬蘭奧托昆普的設(shè)備,原佛山電工,后轉(zhuǎn)賣到宜興意達(dá)的就是這種設(shè)備.其實(shí)蘇州錦輝的就是國產(chǎn)設(shè)備,質(zhì)量還可以,但前兩年換了老板不知道有沒有影響。
低氧桿進(jìn)口設(shè)備國際主要有兩種,一種是美國南線設(shè)備,英文是SOUTHWIRE,國內(nèi)廠家是南京華新,江西銅業(yè),另一種是德國CONTIROD設(shè)備,國內(nèi)廠家是常州金源,天津大無縫。無氧及低氧桿從含氧量上容易區(qū)別,無氧銅是含氧量在10-20個(gè)PPM以下,但目前有的廠家只能做到50個(gè)PPM以下.低氧銅桿在200-400個(gè)PPM,好的桿子一般含氧量控制在250個(gè)PPM左右,無氧桿一般采取的是上引法,低氧桿是連鑄連軋,兩種產(chǎn)品相對(duì)而言低氧桿對(duì)漆包線性能更適應(yīng)些,如柔軟性,回彈角,繞線性能.但低氧桿對(duì)拉絲條件相對(duì)要苛刻些,同樣拉伸0.2的細(xì)絲,如果伸線條件不好,普通的無氧桿可拉而好的低氧桿就斷線,但如果放在好的伸線條件,同樣的桿子,低氧桿說不定就能拉到雙零五,而普通無氧桿最多只能拉伸到0.1而已,當(dāng)然做的最細(xì)的如雙零二卻非得依靠進(jìn)口的無氧銅桿了.目前有企業(yè)嘗試用剝皮的方式來處理低氧桿來伸0.03線.但有關(guān)這方面的內(nèi)容我還不是很清楚。
音響線一般反而喜歡用無氧桿,這和無氧桿是單晶銅,低氧桿是多晶銅有關(guān)。
